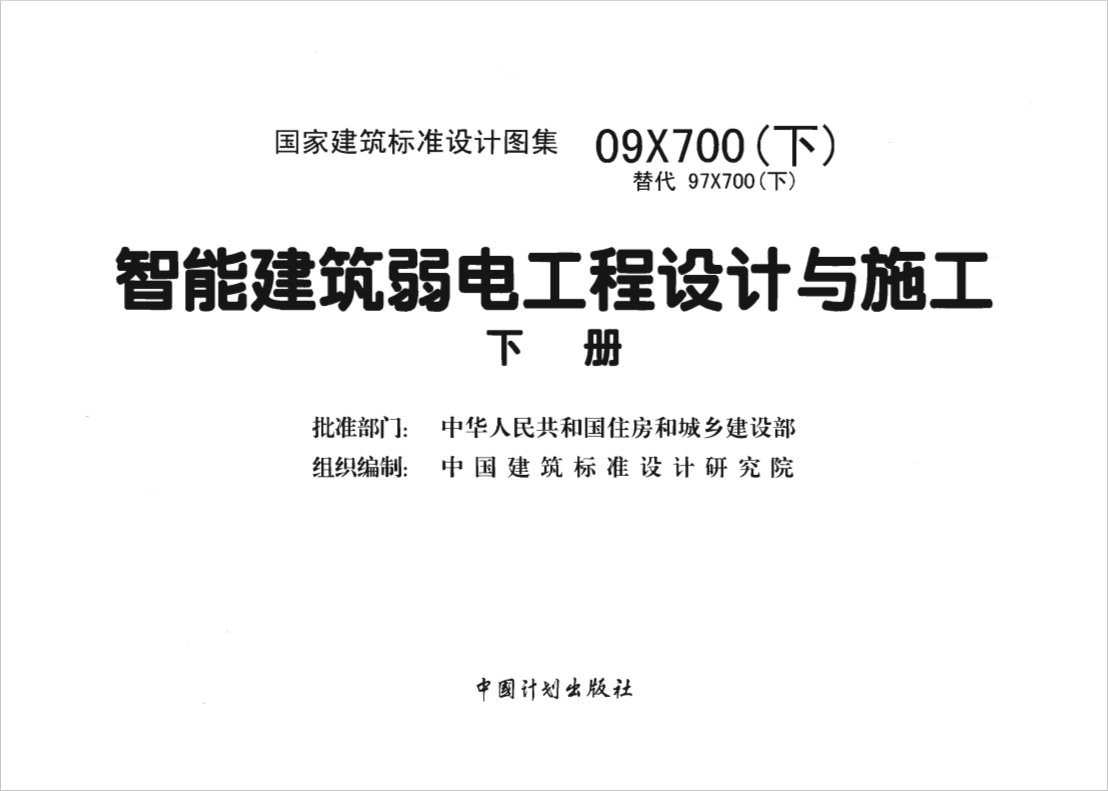

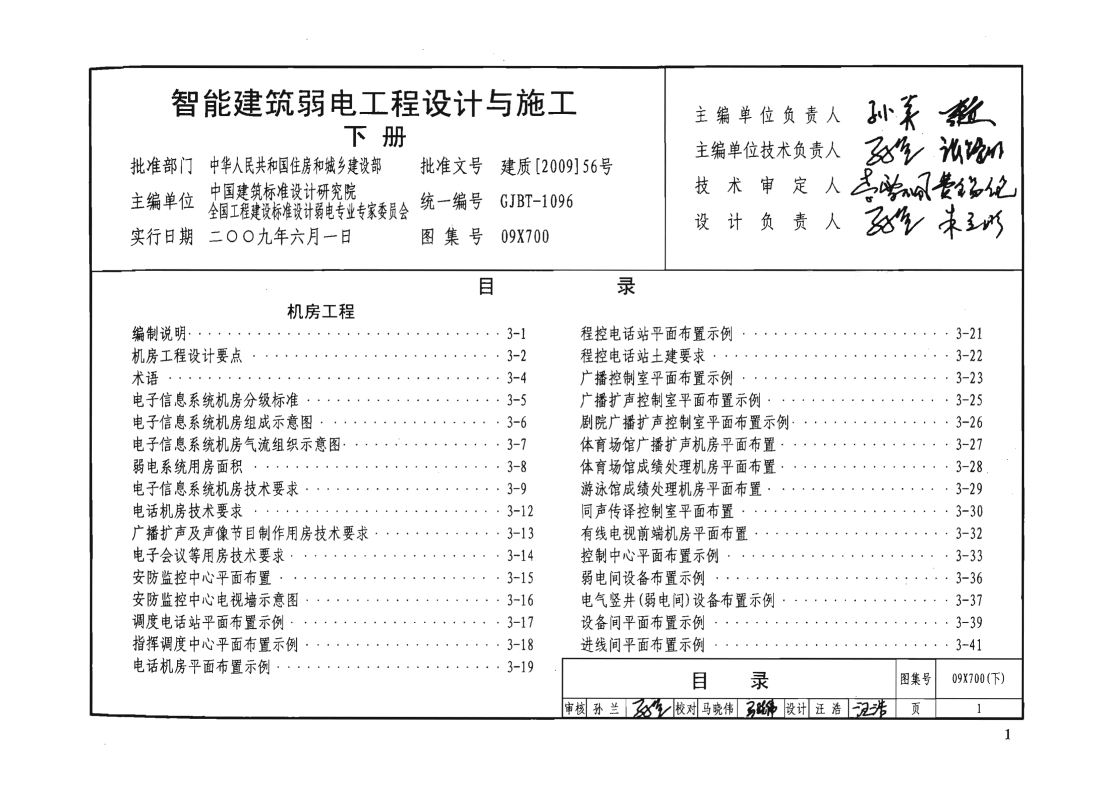

09X700《智能建筑弱電工程設計與施工》圖集 是中國建筑標準設計研究院編制的技術文件，專門指導智能建筑中弱電系統的設計、施工與驗收。該圖集涵蓋通信網絡、安防監控、樓宇自控等多個子系統，是智能建筑工程的重要參考依據。以下為核心內容解析及使用指南：
一、圖集適用范圍
- 建筑類型：
- 商業綜合體、寫字樓、醫院、學校、酒店等智能化建筑。
- 系統范圍：
- 通信系統（綜合布線、5G/WiFi覆蓋）；
- 安防系統（視頻監控、門禁、入侵報警、電子巡更）；
- 樓宇自控（BA系統，含空調、照明、電梯監控）；
- 信息設施（公共廣播、信息發布、會議系統）。
二、核心內容解析
1. 系統設計規范
- 拓撲結構：
- 分層設計（核心層、匯聚層、接入層），明確各子系統邏輯架構；
- 典型網絡拓撲示例（如安防系統采用星型+總線混合組網）。
- 傳輸介質選擇：
- 銅纜（Cat6/Cat6A）、光纜（單模/多模）的應用場景與性能指標；
- 無線傳輸（如WiFi 6覆蓋密度規劃表）。
2. 設備安裝與布線
- 機房布置：
- 弱電機柜尺寸、散熱要求、配線架安裝間距（如19英寸機柜U位分配圖）；
- 接地規范（聯合接地電阻≤1Ω）。
- 線纜敷設：
- 橋架分層設計（強電與弱電線纜間距≥300mm）；
- 光纖熔接盒安裝示意圖（壁掛/機架式）。
3. 子系統設計示例
- 視頻監控系統：
- 攝像機選型表（分辨率、照度、焦距匹配場景）；
- 存儲容量計算公式（如1080P視頻30天存儲需≈4TB）。
- 樓宇自控系統：
- DDC控制器點位表（AI/AO/DI/DO接口配置）；
- 常見控制邏輯圖（如空調機組啟停與溫濕度聯動）。
4. 施工與驗收
- 隱蔽工程要求：
- 預埋管線標識規范（標簽內容、間距）；
- 線纜彎曲半徑（光纜≥20倍直徑，銅纜≥4倍直徑）。
- 測試標準：
- 網絡性能測試（吞吐量、延遲、丟包率）；
- 安防系統聯動測試（如入侵報警觸發視頻錄制）。
三、圖集使用注意事項
- 版本適配性：
- 該圖集發布于2009年，部分技術參數可能過時（如未涵蓋IPv6、PoE++供電等新技術），需結合以下標準更新：
- GB 50314-2015《智能建筑設計標準》；
- GB/T 36637-2018《智慧城市建筑及居住區綜合服務平臺技術規范》。
- 該圖集發布于2009年，部分技術參數可能過時（如未涵蓋IPv6、PoE++供電等新技術），需結合以下標準更新：
- 特殊場景補充：
- 高層建筑防雷設計參考GB 50343-2012；
- 數據中心機房需額外遵循GB 50174-2017。
四、替代與擴展參考
- 新版圖集：
- 19DX101-1《建筑電氣常用數據》（含智能建筑更新內容）；
- 20X101-3《綜合布線系統工程設計與施工》。
- 擴展標準：
- JGJ/T 334-2014《建筑設備監控系統工程技術規范》；
- T/CECS 772-2020《智慧建筑通信網絡系統工程設計標準》。
五、實際應用建議
- 設計階段：
- 結合BIM模型優化管線綜合（避免與暖通、給排水管道沖突）；
- 預留20%以上端口冗余，適應未來擴展。
- 施工階段：
- 使用專業工具（如光纖熔接機、網絡測試儀）保障質量；
- 嚴格按圖集標注的色標區分線纜功能（如藍色為數據、紅色為安防）。
總結：09X700圖集為智能建筑弱電工程提供了系統化設計框架與施工范本，但需結合最新技術標準靈活調整。建議優先采用數字化設計工具（如Revit、CAD+智能化插件）提升效率，并關注行業動態（如AIoT、數字孿生技術的應用）。
