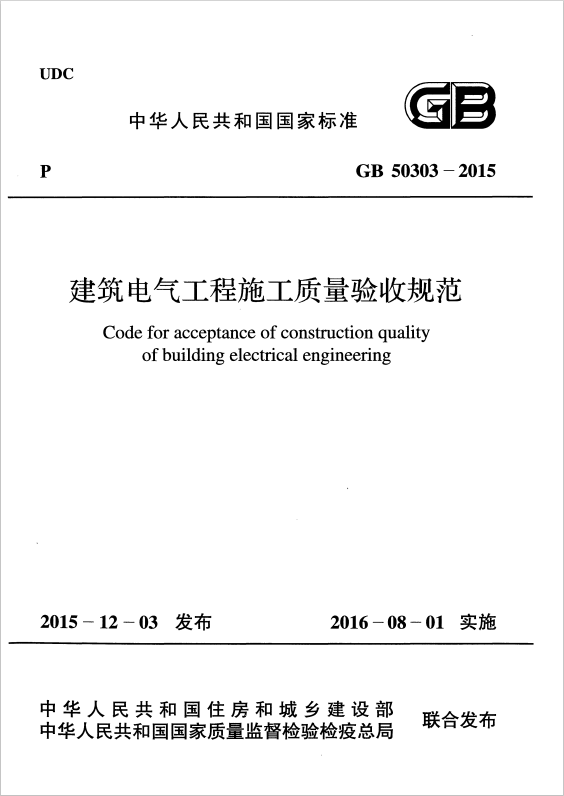

GB 50303-2015《建筑電氣工程施工質量驗收規范》 是建筑電氣工程驗收的核心強制性標準，適用于工業與民用建筑中電壓等級≤10kV的電氣安裝工程質量驗收。以下是該規范的核心內容、驗收要點及實際應用指南：

---

一、規范適用范圍

• 工程類型：新建、擴建、改建的建筑物電氣安裝工程（含變配電、動力、照明、防雷接地等）。
• 電壓等級：交流≤10kV，直流≤1.5kV的電氣裝置。
• 不適用場景：爆炸危險環境、礦井、電力系統高壓輸變電工程。

---

二、核心驗收內容與要求

1. 分項工程劃分

分項工程	驗收重點
變壓器/箱式變電所	安裝位置、接地可靠性、絕緣油試驗、溫控裝置功能
配電柜/控制柜	內部接線規范性、保護導體連接、機械聯鎖有效性
電纜橋架/線槽	防火封堵、接地跨接、水平度偏差（≤2mm/m）
電線電纜敷設	絕緣電阻測試（動力線路≥0.5MΩ，照明線路≥0.25MΩ）、相序標識
開關插座安裝	接線正確性（左零右火）、漏電保護動作時間（≤0.1s）
照明系統	照度測試（符合設計要求）、應急照明切換時間（≤5s）
防雷接地	接地電阻值（≤1Ω，特殊場景按設計）、等電位聯結導通性（≤0.2Ω）
智能化系統	設備聯動功能（如消防報警觸發應急照明）、網絡傳輸性能（丟包率≤1%）

---

三、強制性條文（重點）

1. 接地安全：
   • 接地裝置的接地電阻必須符合設計要求，且嚴禁利用金屬軟管作為接地導體。
   • 等電位聯結導體的截面積應符合規范（如總等電位聯結銅纜≥16mm2）。
2. 防火要求：
   • 電纜橋架穿越防火分區時，必須采用防火封堵材料密封。
3. 絕緣性能：
   • 低壓電線電纜絕緣電阻值不得低于規范限值（測試電壓500V DC）。
4. 應急功能：
   • 應急照明電源轉換時間必須≤5s，且持續供電時間≥90分鐘。

---

四、驗收流程與文件要求

1. 驗收流程：
   • 隱蔽工程驗收：管線預埋、接地裝置施工完成后立即進行（需留存影像資料）。
   • 分項工程驗收：按分項逐項檢測，填寫《分項工程質量驗收記錄表》。
   • 竣工驗收：系統聯動測試、整體功能驗證，出具《竣工驗收報告》。
2. 必備文件：
   • 材料進場檢驗記錄（含合格證、檢測報告）；
   • 絕緣電阻測試記錄、接地電阻測試記錄；
   • 設備調試報告（如配電柜保護定值設置、BA系統聯動邏輯驗證）。

---

五、新舊版本主要差異（vs. GB 50303-2002）

1. 新增內容：
   • 明確智能化系統（安防、樓宇自控）的驗收要求；
   • 增加光伏發電系統、電動汽車充電設施的驗收標準。
2. 技術升級：
   • 絕緣電阻測試電壓調整（原250V/500V統一為500V DC）；
   • 細化電纜防火封堵工藝（如耐火隔板+防火膠泥組合使用）。
3. 強化安全：
   • 禁止使用非標電纜接頭，強制要求使用認證接線端子。

---

六、常見問題與處理建議

1. 問題：接地電阻超標（＞1Ω）。
   • 對策：增加垂直接地極數量或使用降阻劑，并復測至合格。
2. 問題：電纜絕緣電阻不足。
   • 對策：檢查電纜破損或潮濕環境影響，更換線纜或采取防潮措施。
3. 問題：應急照明切換超時。
   • 對策：檢查蓄電池容量或逆變器配置，優化電源切換邏輯。

---

七、與其他規范的銜接

• 與GB 50300-2013《建筑工程施工質量驗收統一標準》：分項工程劃分與驗收程序需一致；
• 與GB 51348-2019《民用建筑電氣設計標準》：設計參數與驗收指標需匹配；
• 與24DX002-1圖集：施工工藝細節（如橋架安裝）可參考圖示深化。

---

八、實施建議

1. 施工前：
   • 組織技術人員學習規范，重點掌握強制性條文；
   • 核查材料合格證（如CCC認證電纜、防火涂料檢測報告）。
2. 施工中：
   • 嚴格按規范進行隱蔽工程驗收，避免返工；
   • 使用專業儀器（如接地電阻測試儀、絕緣搖表）確保數據真實。
3. 驗收后：
   • 歸檔完整驗收資料，為運維提供依據；
   • 定期復查易損部件（如配電柜連接端子松動）。

總結：GB 50303-2015是電氣工程質量的“硬性標尺”，需貫穿設計、施工、驗收全流程。重點關注接地安全、絕緣性能、應急功能等強制性要求，結合智能化與新能源技術發展趨勢靈活應用，確保工程合規性與安全性。
