在光纖傳輸布線的過程中，不少弱電從業者都會遇到各種棘手問題，比如 A 端是收發器、B 端是光模塊時，兩端能否正常通信？光纖收發器接上后為何不亮？帶光口的球機又能否與光模塊搭配使用？別著急，本期內容就來為大家系統梳理，幫助大家攻克這些難題。

一、光模塊使用的關鍵原則

光模塊在實際應用中，需遵循一系列嚴格的配對原則，這是保障數據穩定傳輸?shù)幕A(chǔ)，內置光模塊的設備同樣適用這些原則：

1. 傳輸距離一致：通信兩端的光模塊傳輸距離必須匹配。如果一端光模塊的設計傳輸距離較短，而另一端較長，可能導致信號在長距離傳輸中衰減嚴重，無法被正確接收。例如，短距光模塊用于長距離鏈路，會出現信號丟失、誤碼率升高等問題。
2. 接口速率一致：確保兩端光模塊的接口速率相同至關重要。不同速率的光模塊連接，會造成數據傳輸?shù)牟粎f(xié)調。就像不同車速的車輛在同一條道路行駛，容易引發交通堵塞一樣，不同速率的光模塊會導致數據傳輸混亂，無法正常通信。
3. 模式一致：光模塊分為單模和多模，必須保證兩端模式相同。單模光模塊適用于長距離、高速率的傳輸場景；多模光模塊則常用于短距離、低速率的環境。若將單模和多模光模塊對接，光信號無法在兩種不同模式的介質中有效傳輸，通信必然受阻。
4. 纖數（單纖 / 雙纖）一致：雙纖光模塊通過兩個獨立的端口分別進行數據的發送和接收；單纖光模塊則借助不同波長在一根光纖上實現雙向傳輸。對接時，纖數必須保持一致，否則無法完成數據的雙向交互。
5. 波長（單纖考慮）匹配：對于單纖光模塊，兩端的波長必須相互匹配，即發射（TX）和接收（RX）波長相反。如一端光模塊 TX 為 1310nm，另一端 RX 就應為 1310nm，同時其 TX 則為另一端接收的波長，如 1550nm，這樣才能確保光信號在單纖上的正常收發。

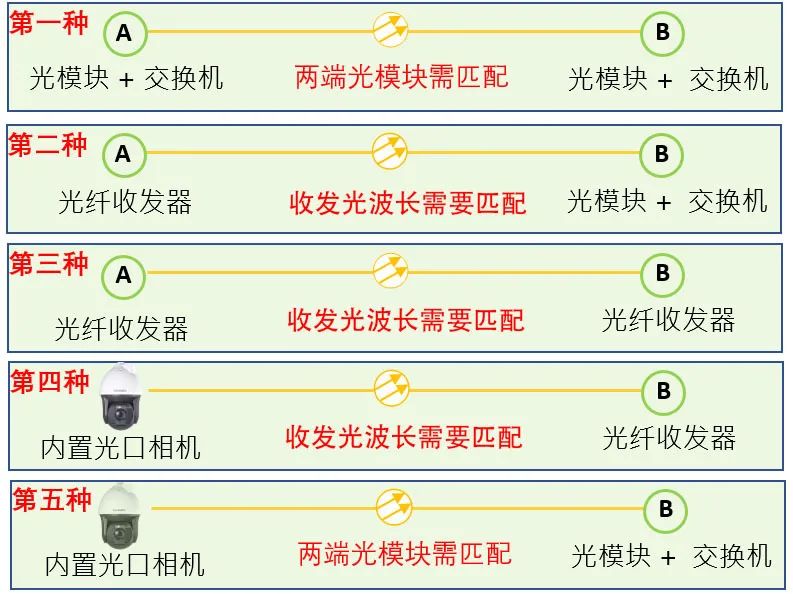

二、光模塊常見組網方式及與光纖收發器的對接要點

了解光模塊的配對原則后，很多人關心光模塊與光纖收發器相連時，兩端是否能夠正常通信。下面來看看光模塊常見的幾種組網方式，從中就能找到答案：

1. 光模塊 + 交換機：這種組網方式下，連接兩端的光模塊必須完全匹配各項參數，包括上述的傳輸距離、接口速率、模式、纖數和波長，以保障交換機之間的穩定高速通信。
2. 光模塊 + 交換機 + 光纖收發器：在這個組合中，光纖收發器與相連光模塊之間，收發光波長需要嚴格匹配。只要波長對應，數據就能在光模塊和光纖收發器之間順利傳輸。
3. 光模塊 + 光纖收發器：這是較為直接的連接方式，同樣要求光纖收發器和光模塊的收發光波長匹配，確保光信號的正常收發。
4. 內置光口相機 + 光模塊 / 光纖收發器：無論是與光模塊還是光纖收發器搭配，內置光口相機都需要保證收發光波長與對接設備匹配，才能實現圖像數據的穩定傳輸。
5. 內置光口相機 + 光纖收發器 + 光模塊 + 交換機：這種復雜的組網環境下，各設備間的連接更要遵循收發光波長匹配原則，從相機到光纖收發器，再到光模塊與交換機，任何一處波長不匹配，都會影響整個鏈路的數據傳輸。

綜上所述，光纖收發器和對端的光模塊對接時，關鍵在于收發光波長的匹配。只要波長對應，就能實現兩者的正常對接，保障光纖傳輸系統的穩定運行。掌握這些知識，大家在弱電項目的光纖布線工作中就能更加得心應手，有效避免常見問題，提升項目的成功率。
