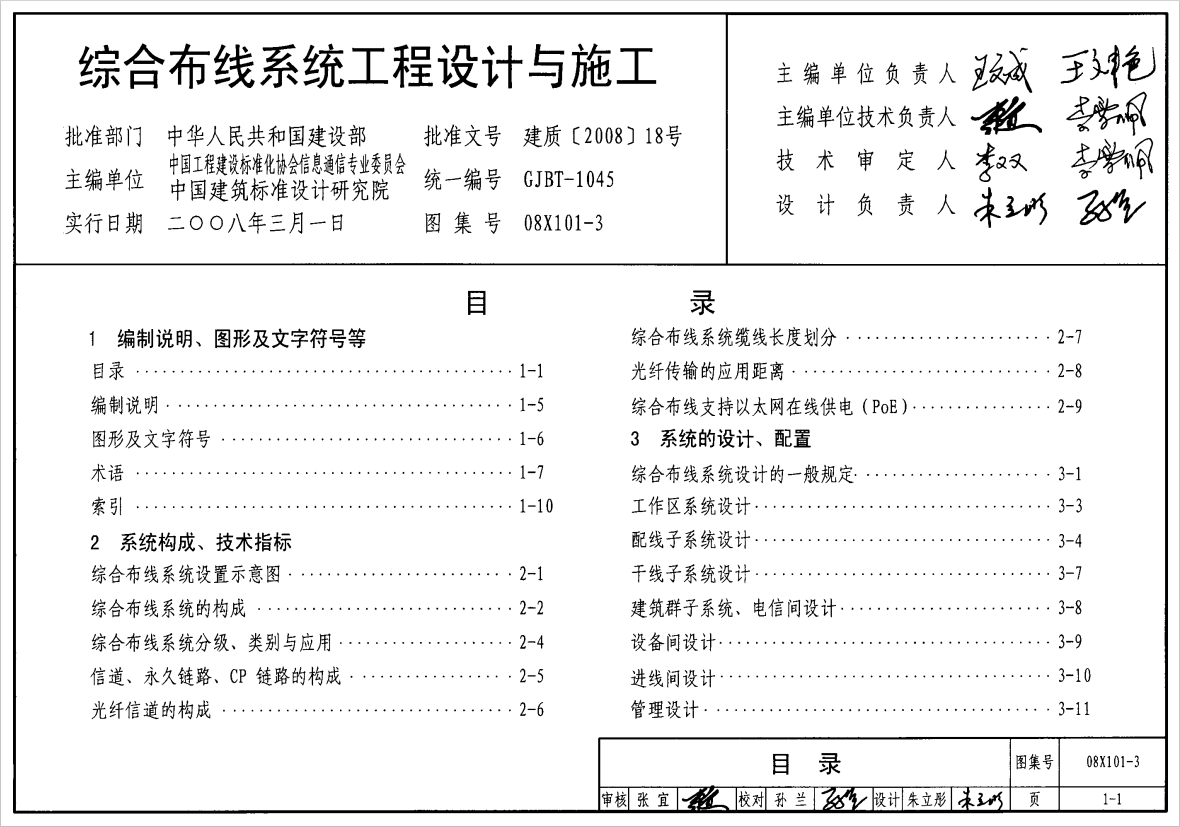

08X101-3《綜合布線系統工程設計與施工》圖集 是中國建筑標準設計研究院針對綜合布線系統（PDS）編制的技術性圖集，適用于建筑智能化工程中網絡、通信等弱電系統的設計與施工。以下是該圖集的核心內容解析及使用要點：

---

一、圖集適用范圍

1. 建筑類型：辦公樓、酒店、學校、醫院、數據中心等民用與工業建筑。
2. 系統范圍：涵蓋語音、數據、視頻傳輸?shù)你~纜（如Cat5e/Cat6）、光纜（單模/多模）布線系統。

---

二、核心內容解析

1. 系統設計規范

• 拓?fù)浣Y(jié)構：
  • 明確工作區、水平子系統、垂直干線子系統、設備間、進線間等分層設計（符合GB 50311標準）。
  • 提供典型拓?fù)鋱D（如星型結構、冗余備份設計）。
• 傳輸性能：
  • 銅纜鏈路長度限制（水平鏈路≤90m，總信道≤100m）；
  • 光纜損耗計算表（含連接器、熔接點損耗參數）。

2. 施工安裝工藝

• 線纜敷設：
  • 橋架/線槽安裝示意圖（明裝/暗裝）；
  • 垂直線纜的固定間距要求（如光纜每1.5m綁扎一次）。
• 終端處理：
  • RJ45水晶頭壓接步驟（568A/568B線序?qū)Ρ葓D）；
  • 光纖熔接操作流程（切割、熔接、盤纖）。

3. 設備與材料選型

• 配線架配置：
  • 樓層配線架（FD）容量計算表（按24/48端口模塊化設計）；
  • 光纖配線箱（ODF）規格選型（12芯~72芯）。
• 接插件參數：
  • 銅纜模塊插損≤0.2dB，光纜LC/SC接頭插損≤0.3dB。

4. 測試與驗收

• 測試指標：
  • 銅纜：回波損耗、近端串?dāng)_（NEXT）、衰減等（參考TIA/EIA-568-C）；
  • 光纜：OTDR測試曲線示例、鏈路總損耗限值表。
• 驗收文檔：
  • 提供鏈路測試報告模板、材料進場驗收記錄表。

---

三、圖集使用注意事項

1. 版本有效性：
   • 該圖集發布于2008年，部分內容可能已更新（如現行標準為GB 50311-2016），需結合最新規范使用。
2. 特殊場景補充：
   • 數據中心等高密度布線需參考專項標準（如GB 50174-2017）；
   • 防雷接地要求需結合GB 50343-2012執行。
3. 施工圖繪制：
   • 可直接引用圖集中的標準符號（如配線架圖標、線纜路由標識）。

---

四、替代與擴展參考

• 新版替代圖集：
  • 19DX101-1《建筑電氣常用數據》（含綜合布線系統更新內容）；
  • 16D303-2《常用電機控制電路圖》中的弱電控制部分。
• 擴展標準：
  • GB/T 50312-2016《綜合布線系統工程驗收規范》；
  • ISO/IEC 11801 國際通用布線標準。

---

總結：08X101-3圖集為綜合布線工程提供了標準化設計模板與施工指導，使用時需注意與最新規范的銜接，并結合實際項目需求靈活調整。建議設計階段同步參考現行國標與行業技術白皮書（如《數據中心布線系統設計與施工技術白皮書》）。
