GB 50373-2019《通信管道與通道工程設計標準》 是中國通信行業管道工程設計的技術規范，適用于新建、改建和擴建的通信管道與通道工程（含城市地下綜合管廊中的通信專用管道）。該標準于2020年3月1日實施，替代原GB 50373-2006版本。以下是核心內容解析及設計實施要點：

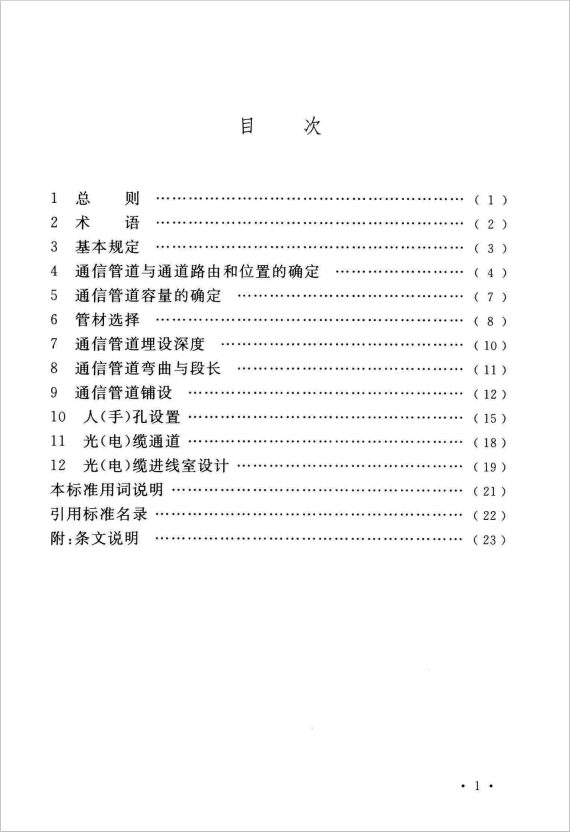

一、適用范圍與設計原則
- 適用場景
- 城市道路、橋梁、隧道、地鐵等區域的通信管道（含光纜、電纜管道）；
- 建筑物內通信豎井、水平通道（含弱電間、走廊預埋管槽）。
- 設計原則
- 統籌規劃：與市政道路、地下綜合管廊同步設計，避免重復開挖；
- 安全耐久：管道抗壓強度≥10kN/m2，使用壽命≥50年；
- 靈活擴展：預留30%以上管孔容量，適配未來5G/6G網絡需求。
二、核心設計內容與要求
1. 管道路由與埋深
| 場景 | 最小埋深 | 特殊要求 |
|---|---|---|
| 人行道/綠化帶 | 0.5 | 避開樹根，距喬木≥1.5m |
| 機動車道 | 0.7 | 采用鋼筋混凝土包封，覆土壓實度≥95% |
| 橋梁/隧道內 | 明敷或專用槽道 | 防火阻燃處理（氧指數≥32%），抗震支架固定 |
| 凍土區域 | 低于凍土層0.3m | 采用HDPE雙壁波紋管，抗凍脹設計 |
2. 管道材料與規格
- 管材選型：
材料 適用場景 技術指標 PVC-U實壁管 一般道路、建筑物內暗敷 環剛度≥8kN/m2，維卡軟化溫度≥80℃ HDPE硅芯管 長距離直埋、穿跨越工程 內壁摩擦系數≤0.15，耐環境應力開裂≥1500h 鋼管 過路頂管、強腐蝕環境 壁厚≥3mm，內外壁環氧樹脂防腐處理 - 管孔容量：
- 主干管道：12~48孔（孔徑Φ100/110mm）；
- 配線管道：4~12孔（孔徑Φ50/75mm）。
3. 通道與手孔設計
- 人（手）孔間距：
- 直線段：100~150m（市區）/200~300m（郊區）；
- 彎道/分支處：必須設置人孔。
- 防水要求：
- 人孔內壁防水等級≥P6，底部設集水坑（尺寸≥300×300×300mm）；
- 管道坡度≥0.2%，坡向人孔或排水設施。
4. 與其他管線的間距
| 相鄰管線類型 | 水平凈距 | 垂直凈距 |
|---|---|---|
| 給水管 | ≥0.5 | ≥0.15 |
| 燃氣管 | ≥1.0 | ≥0.3 |
| 電力電纜 | ≥0.5 | ≥0.25 |
| 熱力管 | ≥1.5 | ≥0.5 |
三、與其他規范的銜接
- GB 50838-2015《城市綜合管廊工程技術規范》：
- 通信管道在綜合管廊內的安裝位置、支架間距需符合其要求；
- YD 5102-2010《通信線路工程設計規范》：
- 光纜敷設張力、彎曲半徑需同步滿足；
- GB 50289-2016《城市工程管線綜合規劃規范》：
- 統籌規劃管線平面布局，避免交叉沖突。
四、施工與驗收要點
- 施工工藝：
- 管道接續：PVC-U采用承插粘接，HDPE采用熱熔焊接；
- 回填要求：分層夯實，每層厚度≤300mm，回填土含雜物量≤5%。
- 驗收標準：
- 通棒試驗：Φ85mm通棒在管道內全程暢通；
- 壓力測試：鋼管試壓0.6MPa/10min無滲漏；
- 接地電阻：金屬管道接地電阻≤10Ω。
五、新版主要變化（vs. GB 50373-2006）
- 新增內容：
- 明確綜合管廊內通信管道設計要求（如防火分隔、智能化監控）；
- 增加微管微纜技術參數（適用于高密度光纖布放）。
- 技術升級：
- 提高管材環剛度指標（原標準為4kN/m2，新標提升至8kN/m2）；
- 強化抗震設計（地震烈度≥7度區需采用柔性連接）。
- 環保要求：
- 管材需符合《建筑用塑料管材有害物質限量》標準。
六、典型問題與對策
- 問題：管道積水導致光纜損壞。
- 對策：設計時增加坡度檢查井，施工中嚴格驗收防水密封。
- 問題：管孔堵塞無法穿纜。
- 對策：敷管后立即封堵管口，定期清理人孔內雜物。
- 問題：與電力管線干擾。
- 對策：按規范保持安全間距，必要時采用非金屬管或電磁屏蔽措施。
總結：GB 50373-2019是通信管道工程設計的關鍵依據，需結合城市發展規劃與新技術（如5G微管微纜、智能管廊監控）靈活應用。設計階段應重點關注路由合理性、管材耐久性及擴展性，施工階段嚴控防水與接續質量，運維階段依托數字化工具實現全生命周期管理。
